Die HEIMLADEN-Installation mittels Flachkabel ermöglicht wesentliche Vorteile gegenüber anderen Systemen
Wir von HEIMLADEN planen und installieren standardmäßig mit einem Flachkabelsystem. Dieses bietet eine kosteneffiziente, flexible und schnelle Elektrifizierung der Stellplätze innerhalb der Immobilie.
Der Einsatz von Flachkabeln ist einer der Gründe, weshalb wir die komplette Grundinstallation für das HEIMLADEN System im Durchschnitt für nur ca. 1.300 € je Stellplatz ermöglichen können. Neben der kostengünstigen Erschließung, durch die Eigentümer:innen bei der Installation Kosten sparen, bietet das Flachkabelsystem viele weitere Vorteile:
- 1. Flexible und kostengünstige Erschließung entlang aller Stellplätze.
- 2. Der Einspeisepunkt am Flachkabel ist flexibel entlang des Kabels wählbar.
- 3. Entlang des Flachkabels kann mit geringstem Aufwand die Ladetechnik an jeder beliebigen Position installiert werden.
- 4. Dank der UV-Beständigkeit und der hohen Schutzart IP65 ist das Flachkabel für den Innen- und Außenbereich geeignet.
- 5. Durch die direkte Verlegung auf die Wandfläche oder in einer Kabelrinne kann die Installationszeit um bis zu 80% verkürzt werden.
- 6. Das unterbrechungsfreie Kabel beseitigt Schwachstellen, die Alternativ durch nicht optimale Verbindungen entstehen können. Phasenkreuzungen und Kurzschlüsse sind somit ausgeschlossen.
- 7. Eine mögliche Belastung von 44 kW oder 69 kW pro Strang, durch Querschnittsgrößen von 5x16 mm² oder 5x25 mm². Wir installieren somit durchschnittlich 15 bis 35 Ladepunkte an einem Flachkabelstrang.
Wie baut sich das Ladesystem von HEIMLADEN mittels Flachkabel auf?
Im Technikraum installieren wir eine eigene Zählerverteilung von welcher je nach Bedarf bestimmte Unterverteilungen gespeist werden. Von der Unterverteilung werden Zuleitungen, mit entsprechender Absicherung, zu den einzelnen Flachkabelsträngen verlegt. Durch die Möglichkeit der flexiblen Einspeisung entlang des ganzen Flachkabels, kann die Zuleitung bestmögliche und ggf. schon vorhandene Kabelwege nutzen.

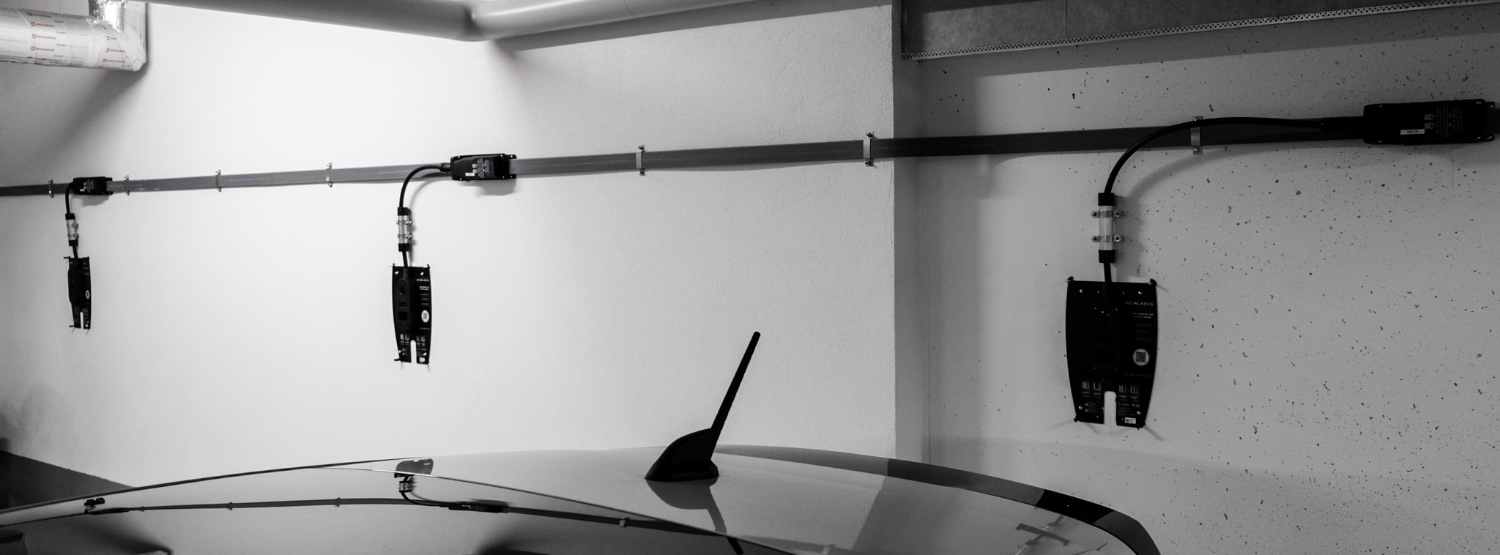

Die Anschlussdose (siehe “Einspeisung für Flachkabel“ im Bild) kann, analog zur Abzweigdose, an jeder beliebigen Position auf dem Flachkabel platziert werden. Dank der Piercing-Kontaktierung der Abzweigdose ist keine Abisolierung notwendig und es erfolgt keine Unterbrechung des Kabels.
An der Abzweigdose kann unsere Wallbox oder unser HEIMLADEN Wallbox-Ready-System einfach und schnell angeschlossen und in Betrieb genommen werden. Dieses Vorgehen erspart zusätzliche Kosten für eine Unterverteilung zur Abzweigung mit entsprechenden Absicherungsmaterial an jedem Stellplatz.
Auch zukünftige Erweiterungen mit Wallboxen an Stellplätzen, die mit dem Flachkabel bereits eine Grundinstallation erhalten haben, sind einfach und schnell umsetzbar.
Es ergeben sich damit zwei mögliche Ausbaustufen der Stellplätze:
- Wallbox-Ready:
Am Stellplatz wird das HEIMLADEN Wallbox-Ready-System installiert, eine Wallbox-Vorbereitung, bei der durch ein einfaches Klicksystem die tatsächliche Ladeeinheit zu einem späteren Zeitpunkt ohne erneute Bauarbeiten ergänzt werden kann. Mieter:innen können jederzeit das Wallbox-Abo abschließen und die Vorbereitung wird sofort zur funktionsfähigen Wallbox aufgerüstet. - Wallbox:
Auf Basis des Wallbox-Ready-Systems wurde die Ladeeinheit ergänzt. Am Stellplatz ist nun die funktionsfähige Wallbox installiert.
Schicken Sie uns gerne unverbindlich Ihre Anfrage und Sie erhalten von uns ein Angebot über die Elektrifizierung Ihrer Stellflächen mit dem kosteneffizienten Flachkabelsystem.
